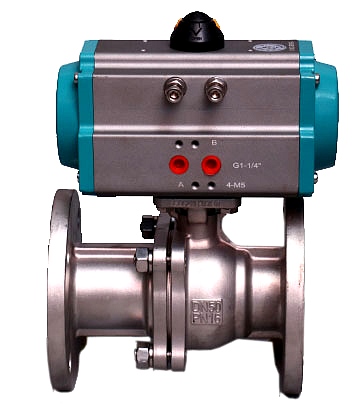

氣動球閥的工作原理是通過旋轉閥門使閥門暢通或堵塞。氣動球閥開關重量輕，體積小，可做成大口徑，密封可靠，結構簡單，維修方便。密封麵和球麵往往是封閉的，不容易被介質侵蝕，因此在各行業得到廣泛應用。
氣動法蘭球閥主要用於管道中快速切斷、分配和改變介質流向。氣動球閥是近年來廣泛應用的一種新型閥門。它具有以下優點：
1.流體阻力小，其阻力係數等於相同長度管段的阻力係數。
2.結構簡單，體積小，重量輕。
3.緊密可靠。目前，球閥的密封麵材料廣泛應用於塑料中，具有良好的密封性能，在真空係統中也得到了廣泛的應用。
4.操作簡單，開合迅速，從全開到全關隻需90旋轉，便於遙控。
5.維修方便，氣動球閥結構簡單，密封圈活動，拆卸更換方便。
6.全開或全關時，球體和閥座的密封麵與介質隔離，介質通過時，閥門密封麵不會被侵蝕。
7.應用範圍廣，直徑從幾毫米到幾米，從高真空到高壓。
主要性能規範：
公稱通徑mm
| DN15-DN300
| |||||||||||
材料代號 | C | P | R | |||||||||
主要
| 閥體
| WCB | ZG1Cr18
| ZG1Cr18Ni | ||||||||
球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||||||||
閥杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||||||||
密封圈 | 增強聚四氟乙烯 對位聚苯 金屬密封 | |||||||||||
填料 | 聚四氟乙烯 柔性石墨 | |||||||||||
適用工況
| 適用 | 蒸汽、 | 硝酸類 | 醋酸類 | ||||||||
適用 | -28℃ - 300℃ | |||||||||||
執行器 | 型號 | DA/SR係列、GTD/GTE係列、QGSY係列等 | ||||||||||
氣源 | 0.4-0.7MPa | |||||||||||
試驗壓力（Mpa） | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |||
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 | ||
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 | ||

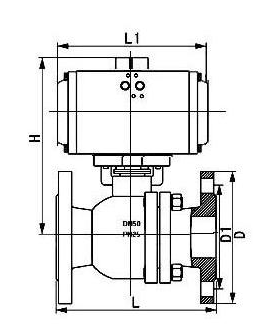

主要外形及連接尺寸表：
公稱通徑
| 尺 寸(mm) | 執 行 器 型 號 | ||||||||||||||
1.6MPa
| 2.5MPa
| 4.0MPa
| ||||||||||||||
L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | 可選配DA/SR、QGSY、 | |
15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 130 | 65 | 16 | 4-14 | |
20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 150 | 75 | 16 | 4-14 | |
25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 160 | 85 | 16 | 4-14 | |
32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 180 | 100 | 18 | 4-18 | |
40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 200 | 110 | 18 | 4-18 | |
50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 230 | 125 | 20 | 4-18 | |
65 | 222 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 290 | 290 | 145 | 22 | 8-18 | |
80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 310 | 160 | 22 | 8-18 | |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 350 | 350 | 190 | 24 | 8-23 | |
125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 400 | 270 | 220 | 28 | 8-25 | |
150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 480 | 300 | 250 | 30 | 8-25 | |
200 | 457 | 335 | 295 | 28 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 375 | 320 | 38 | 12-30 | |
